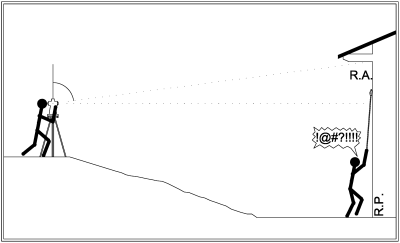

Nel caso che un punto da rilevare (PF o altro punto di dettaglio) sia accessibile planimetricamente, ma non altimetricamente, ovvero non sia possibile misurare direttamente la distanza inclinata (ad esempico un spigolo di fabbricato con riferimento altimetrico ad altezza elevata), è possibile determinare comunque tutti gli elementi necessari alla redazione del libretto delle misure.

E’ sufficiente infatti acquisire del suddetto punto le misure relative ad angolo orizzontale, angolo verticale, distanza orizzontale, e lasciare a PREGEO il compito di calcolare automaticamente il dislivello.

Per rendere possibile questa operazione occorre che la riga di tipo 2 relativa al punto osservato contenga solo le misure di angolo e distanza orizzontali; si deve poi agguingere al libretto una nuova coppia di righe di tipo 1 e 2, con la riga di tipo 1 uguale a quella della stazione da cui si è effettuata la lettura e riga di tipo 2 avente come informazione solamente l’angolo verticale e tutti gli altri campi impostati a zero.


Quello che segue è un esempio pratico di compilazione del libretto:
1|100|1.58|chiodo miniato|
2|PF01/0080/A001|315.235|46.487|SF|
2|101|...
2|102|...
2|200|...
2|...
1|100|1.58|chiodo miniato|
2|PF01/0080/A001|0.000|97.115|0.000|0.000|SF|
1|200|1.60|chiodo miniato|
2|100|...
2|...



Attenzione a non inserire un’altra riga di informazione di tipo 2 subito dopo la coppia, altrimenti PREGEO genera un errore; se occorre determinare altri punti, inserire una nuova coppia di righe per ciascun punto da determinare.

Possono essere inserite fino a 9 coppie di righe relative ad una stessa stazione, ed utilizzare questo sistema anche nel caso di un trigonometrico inaccessibile (es. croce campanile),dopo averne determinato la distanza orizzontale con la doppia base.

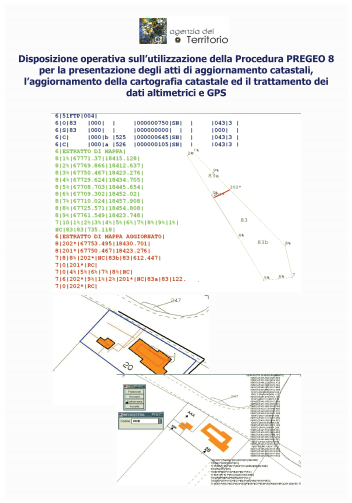

L’artificio è inoltre descritto alla pagina 20 della “Disposizione operativa sull'utilizzazione della procedura PREGEO 8 per la presentazione degli atti di aggiornamento catastali, l'aggiornamento della cartografia catastale ed il trattamento dei dati altimetrici e GPS.“ predisposta dall’Agenzia del Territorio e scaricabile qui:

Clicca qui per scaricare la Disposizione Pregeo8
